Medição e Calibração
Aplicação do sensor de corrente na medição e calibração do sistema de teste de bateria de potência
O sistema de teste de bateria de energia é um teste abrangente do desempenho da bateria da bateria de energia (grupo). Através da análise de teste, ele fornece ao fabricante e usuário da bateria de energia os resultados do teste de cada bateria e parâmetros e desempenho da bateria, para que dados confiáveis possam ser fornecidos para P&D, produção e uso. Com o rápido desenvolvimento da indústria de veículos elétricos, exigências mais altas foram colocadas no desempenho geral da bateria de energia, especialmente devido ao impacto do ambiente internacional, trocas econômicas entre países e concorrência de mercado cada vez mais acirrada, o teste de bateria de energia torna-se extremamente importante.

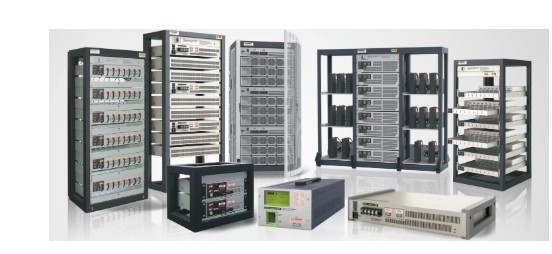

Recursos do sistema de teste de bateria de energia
1. Modo de trabalho: Suporta carga de corrente constante CC, carga de tensão constante CV, carga de tensão constante de corrente constante CCCV, carga de potência constante CP, CD de descarga de corrente constante, descarga de potência constante CP, descarga de resistência constante CR, ciclo de carga e descarga, step/ rampa, C-Rate qualquer controle programável, teste permanente.
2. Realize uma variedade de testes de desempenho na bateria, incluindo resposta dinâmica, como simulações de várias condições de operação no veículo. O processo de condição pode ser importado para o sistema de controle de condição através do arquivo EXCEL.
Especificações do sistema de teste de bateria de energia
Faixa de tensão: 0~120V/200V
Resolução: 1mV
Faixa de corrente: 0~100A/200A/300A
Resolução: 1mA
Precisão de tensão：±(0,1%FS+0,1%RD)
Precisão de corrente：±(0,1%FS+0,1%RD)
A medição e calibração dos parâmetros técnicos centrais acima do sistema de teste de bateria de energia é baseada na precisão da tensão e da corrente. A corrente original é calibrada na forma de um shunt e multímetro, e a perda de resistência da fiação causada pelo longo fio condutor do shunt é desviada. A perda causada pelo sistema de teste de bateria é difícil de garantir uma precisão de teste de 0,1% FS. Portanto, introduzimos o testador de corrente de alta precisão HIU-1000-B, classe 0.02. Ele pode satisfazer totalmente os requisitos de teste para calibração de metrologia do sistema de teste de bateria de energia.
1. Modo de trabalho: Suporta carga de corrente constante CC, carga de tensão constante CV, carga de tensão constante de corrente constante CCCV, carga de potência constante CP, CD de descarga de corrente constante, descarga de potência constante CP, descarga de resistência constante CR, ciclo de carga e descarga, step/ rampa, C-Rate qualquer controle programável, teste permanente.
2. Realize uma variedade de testes de desempenho na bateria, incluindo resposta dinâmica, como simulações de várias condições de operação no veículo. O processo de condição pode ser importado para o sistema de controle de condição através do arquivo EXCEL.

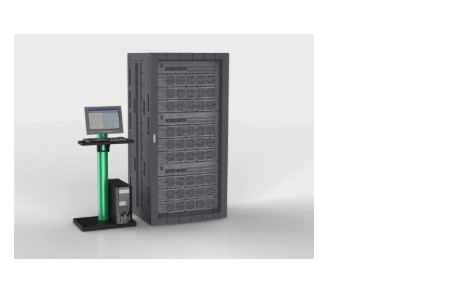

Especificações do sistema de teste de bateria de energia
Faixa de tensão: 0~120V/200V
Resolução: 1mV
Faixa de corrente: 0~100A/200A/300A
Resolução: 1mA
Precisão de tensão：±(0,1%FS+0,1%RD)
Precisão de corrente：±(0,1%FS+0,1%RD)
A medição e calibração dos parâmetros técnicos centrais acima do sistema de teste de bateria de energia é baseada na precisão da tensão e da corrente. A corrente original é calibrada na forma de um shunt e multímetro, e a perda de resistência da fiação causada pelo longo fio condutor do shunt é desviada. A perda causada pelo sistema de teste de bateria é difícil de garantir uma precisão de teste de 0,1% FS. Portanto, introduzimos o testador de corrente de alta precisão HIU-1000-B, classe 0.02. Ele pode satisfazer totalmente os requisitos de teste para calibração de metrologia do sistema de teste de bateria de energia.
