Equipamento médico

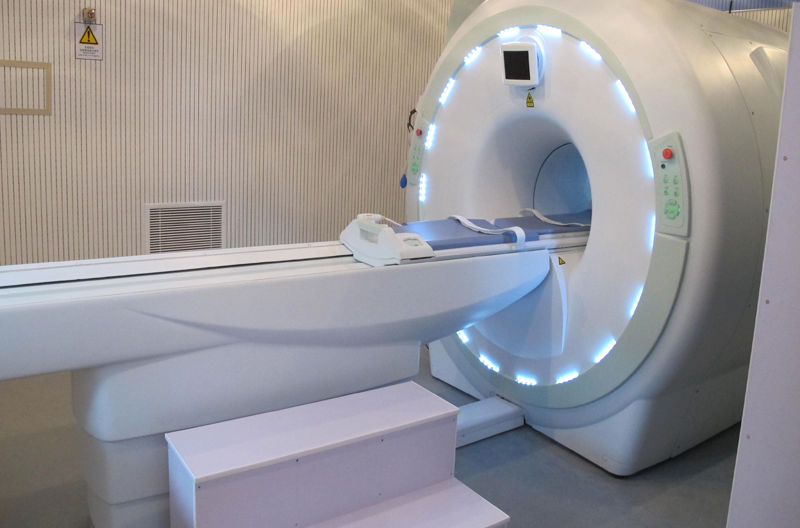

Equipamento de Imagem por Ressonância Magnética (RM)
O feedback de saída do transdutor de corrente de alta precisão em equipamentos de imagem de ressonância magnética pode controlar a fase precisa do amplificador de gradiente em tempo real, que é a base de todo o sistema.
A ressonância magnética é uma tecnologia de imagem médica relativamente nova e foi oficialmente usada clinicamente desde 1982. Ela usa um campo magnético estático e um campo magnético de radiofrequência para obter imagens de tecidos humanos. No processo de imagem, imagens nítidas e de alto contraste podem ser obtidas sem o uso de radiação emissora de elétrons ou agentes de contraste. Pode refletir as anormalidades e lesões precoces de órgãos humanos do interior de moléculas humanas.
Em um sistema de ressonância magnética, uma unidade amplificadora de gradiente refere-se a todas as unidades de circuito associadas a um campo magnético de gradiente. Ele é usado para fornecer ao sistema um campo de gradiente que atende aos requisitos lineares e pode ser comutado rapidamente.
A linearidade da bobina de gradiente é um indicador da estabilidade do campo de gradiente. Quanto melhor a linearidade, mais preciso será o campo de gradiente e melhor será a qualidade da imagem. Se o campo de gradiente não for linear, as distorções espaciais e de intensidade podem aparecer na borda da imagem. Portanto, a unidade amplificadora de gradiente é um dos componentes centrais do aparelho de ressonância magnética.

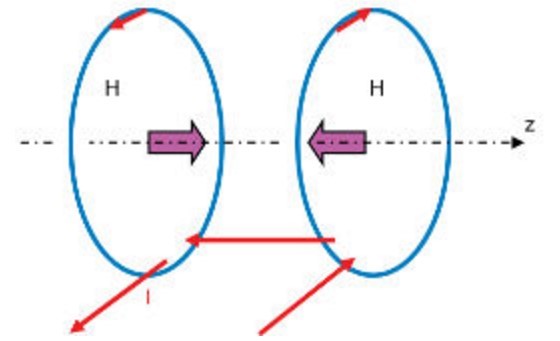

O campo magnético de gradiente é gerado pela corrente de gradiente ao longo da direção axial, e seus indicadores de desempenho são principalmente solução eficaz, linearidade, força de campo de gradiente, taxa de campo de gradiente, tempo de rastreamento de campo de gradiente e assim por diante. Para gerar sinais de gradiente ao longo da direção axial, o sistema requer vários pares de bobinas de corrente. A direção da corrente é AAAAAd em cada par de bobinas, conforme mostrado na figura a seguir:
Na verdade, três pares de bobinas de gradiente estão localizados dentro da cavidade de um aparelho de ressonância magnética para gerar três campos magnéticos ortogonais. Portanto, o campo magnético pode ser ajustado em qualquer lugar da parede. Um amplificador de gradiente operando em um servo loop fechado aciona a corrente na bobina de gradiente (como mostrado abaixo). Portanto, três dessas malhas de controle de corrente são necessárias para cada RM.

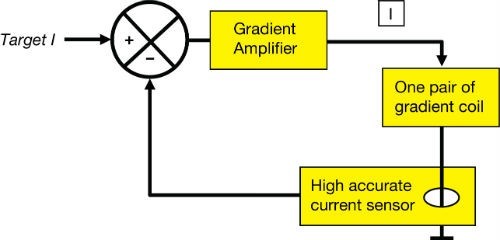

Loop de controle de corrente da bobina gradiente
O feedback de saída do transdutor de corrente pode controlar a fase precisa do amplificador de gradiente em tempo real, que é a base de todo o sistema. A partir do princípio de RM descrito na figura acima, pode-se observar que a qualidade, nitidez e resolução da imagem estão diretamente relacionadas ao campo magnético gerado pela corrente através da bobina de gradiente. Portanto, a precisão do transdutor de corrente é um dos fatores mais críticos na determinação da malha de controle de corrente.
É particularmente importante observar que os seguintes parâmetros-chave devem ser atendidos ao usar transdutores de corrente:
· Erro não linear de 1ppm
· -40 - 85°C Faixa de Temperatura de Operação
· <＜0,1ppm / K desvio de temperatura
· Estabilidade de tempo muito alta (causada pela duração da ressonância magnética, que pode durar dezenas de minutos)
· Corrente de pico de até 1000A
· Largura de banda de 3dB acima de 400KHz
Nosso transdutor de corrente de alta precisão AIT1000-SG é um transdutor de circuito fechado de fluxo zero multiponto, que pode atender perfeitamente aos requisitos acima desses indicadores de desempenho.
